Máy đo biên dạng Mitutoyo SV-C4500CNC HYBRID TYPE1 series 525

Thương hiệu: Mitutoyo
Tình trạng: Còn Hàng
Liên hệ

(Giá trên chưa bao gồm thuế VAT)

Model: SV-C4500CNC HYBRID TYPE1

Bảo hành: 12 tháng

Hệ thống máy đo độ nhám bề mặt và biên dạng SV-C4500CNC HYBRID TYPE1 được trang bị máy dò loại không tiếp xúc cũng như máy dò đo độ nhám / biên dạng loại tiếp xúc.

Thông số kỹ thuật

Model SV-C4500CNC HYBRID TYPE1
Trục X1 (Bộ truyền động)


  Phạm vi đo 200mm
Độ phân giải 0,05µm
Loại tỷ lệ Bộ mã hóa tuyến tính kiểu phản xạ
Đường viền Độ thẳng (20 o C) 2 µm/200 mm
Độ chính xác ±(0.8+4L/200) µm L: Chiều dài đo (mm)
Độ nhám bề mặt Độ thẳng 0,5 µm/200 mm
Loại không tiếp xúc

Độ thẳng 0,5 µm/200 mm
Độ chính xác ±(0.8+4L/200) µm L: Chiều dài đo (mm)
Trục Y Phạm vi đo 200mm
Độ phân giải 0,05µm
Tải trọng bàn tối đa 20kg
Trục Z1 (Máy dò) Đường viền Phạm vi đo 60 mm (±30 mm so với phương ngang)
Độ phân giải 0,02 µm
Loại tỷ lệ Vòng cung
Độ chính xác (20 o C) ±(0,8+|2H|/100) µm
H: Chiều cao đo từ vị trí nằm ngang (mm)
Độ nhám bề mặt Phạm vi đo 800 µm/80 µm/8 µm
Độ phân giải 0.01 µm/0.001 µm/0.0001 µm
Máy dò loại không tiếp xúc CPS2525 Phạm vi đo 1,2mm
Độ phân giải 25nm
Máy dò loại không tiếp xúc CPS0517 Phạm vi đo 0,1mm
Độ phân giải 5nm
Trục Z2 (Cột) Phạm vi dữ liệu 500mm
Độ phân giải 0,05µm

Máy đo biên dạng Mitutoyo

Hệ thống máy đo độ nhám bề mặt và biên dạng SV-C4500CNC HYBRID TYPE1 được trang bị máy dò loại không tiếp xúc cũng như máy dò đo độ nhám / biên dạng loại tiếp xúc.

Có thể mở rộng phạm vi đo cho nhiều phôi thông qua việc định vị theo hướng trục Y.

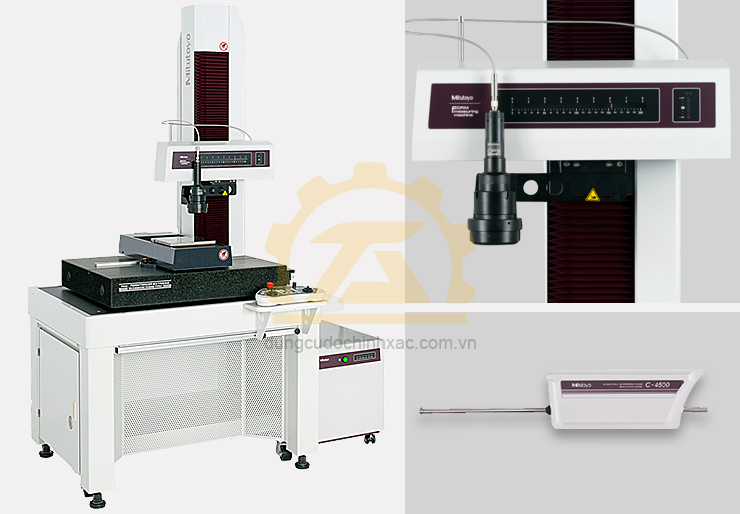

Máy đo biên dạng Mitutoyo SV-C4500CNC HYBRID TYPE1 series 525

Máy đo biên dạng Mitutoyo SV-C4500CNC HYBRID TYPE1 series 525

Trục Z1 tích hợp bộ phận an toàn chống va chạm, máy sẽ tự động dừng nếu máy dò chạm vào một chi tiết gia công hoặc một mảnh ghép.

Chức năng điều khiển với hệ thống ngoài tùy chọn (Ext I / O) thông qua giao tiếp hai chiều (RS-232C) với PLC (bộ điều khiển logic khả trình).

Nhà phân phối máy đo biên dạng chính hãng

Trâm Anh Tech là đại lý phân phối máy đo biên dạng Mitutoyo SV-C4500CNC HYBRID TYPE1 chính hãng.

Cùng với đội ngũ nhân viên có trình độ chuyên môn cao trong ngành đo lường, Trâm Anh Tech sẽ tư vấn để khách hàng lựa chọn máy đo biên dạng phù hợp với nhu cầu sử dụng của mình với một chi phí tiết kiệm nhất. Sản phẩm mà chúng tôi cung cấp luôn được đảm bảo chất lượng, đảm bảo hàng chính hãng bằng các giấy tờ chứng nhận cần thiết.
